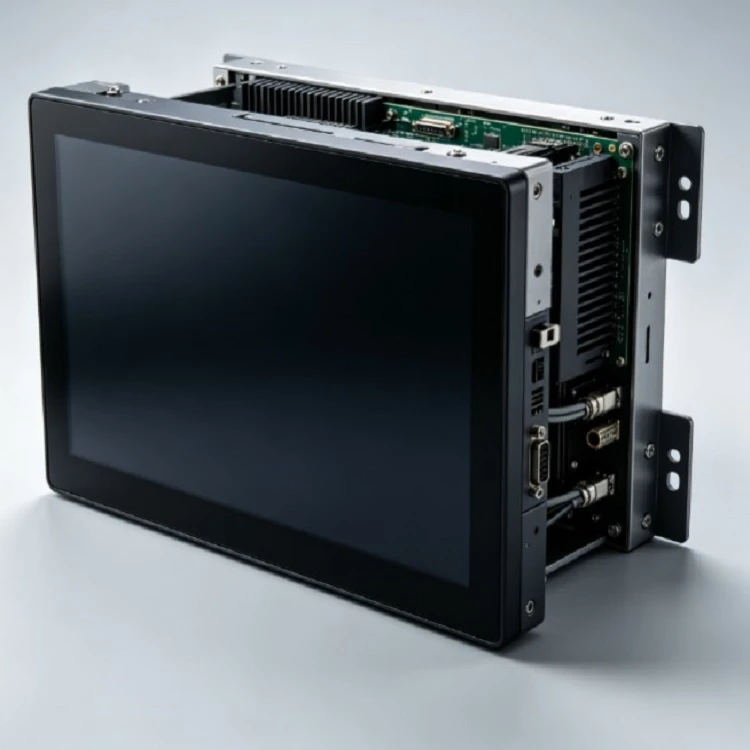

פתח את ה- Frame Machine Mount Panel PC

PC Open Frame Machine Mount Panel משלב תצוגה-תעשייתית, ממשק מגע ולוח מחשוב משובץ לפלטפורמה מאוחדת וללא מארז-. תוכנן לשילוב ישיר במכונות תעשייתיות, ציוד אוטומציה וקונסולות בקרה מותאמות אישית, הוא מחליף הגדרות צגים נפרדות-ו-מחשבים מסורתיים בטביעת רגל מכנית יעילה.

ניתן להגדיר מערכות לפי ממדי מסך, טכנולוגיות מגע, פלטפורמות מעבד, זיכרון, אחסון, מערכות הפעלה ודרישות ממשק חיצוני כדי להתאים למפרטי פרויקט ספציפיים.

הרכבה משולבת קומפקטית
שילוב הצג, בקר המגע ולוח האם התעשייתי ליחידה אחת מבטל את הצורך במארז מחשב חיצוני, מפחית את הכבלים הפנימיים בתוך ארונות המכונה ומפשט את התכנון החשמלי הכולל.

שיקולי אינטגרציה מכנית
מכיוון שיחידות מסגרת פתוחות הופכות לחלק ממבנה מכני גדול יותר, תכנון ההתקנה דורש אימות של מספר גורמים פיזיים:

מידות חיתוך וצפייה:התאמת אזור התצוגה הפעיל לפתח מסגרת המכונה.

מיקומי חור הרכבה:הבטחת יישור עם יציאות או סוגריים עם הברגה פנימית.

עומק התקנה ומרווח אחורי:התחשבות בגובה הרכיב בלוח האחורי, שטח פיזור חום ורדיוס כיפוף הכבלים.

נתיבי ניתוב כבלים:ארגון כבלי חשמל, וידאו ותקשורת בבטחה בתוך בית המכונה.

זמינות גודל מסך מקיפה
עיצובי מכונות שונים מכתיבים פורמטי תצוגה ספציפיים. גדלי תצוגה תעשייתיים סטנדרטיים משתרעים על מגוון רחב של אפשרויות:

גורמי צורה קומפקטיים:7 אינץ', 8 אינץ', 10.1 אינץ', 10.4 אינץ'

קונסולות בינוניות-:12.1 אינץ', 13.3 אינץ', 15 אינץ', 15.6 אינץ', 17 אינץ'

ממשקי מפעיל גדולים:18.5 אינץ', 19 אינץ', 21.5 אינץ', 23.8 אינץ'

ניתן להעריך גודל מותאם אישית ויחסי גובה-רוחב ספציפיים (4:3 או 16:9) על סמך דרישות החלפת HMI קיימות.

כדי להבטיח אינטגרציה חלקה, ציון -מחשב לוח להרכבה לפי רצף הערכה מובנה:

הגדר אילוצים מכניים:אשר רוחב זמינים, גובה, עומק מרבי, מיקומי תושבת הרכבה וממדי חיתוך.

הערכת סביבת הפעלה:קבע טווחי טמפרטורות סביבה, חשיפה לאבק, רמות לחות ועוצמת רעידות מכניות.

ציין צרכי תוכנה ומחשוב:זהה את מערכת ההפעלה, דרישות תוכנת היישום, שכבת המעבד, זיכרון ה-RAM ויכולת האחסון.

רשימת ממשקים נדרשים:בדוק את כל הציוד ההיקפי שחייב להתחבר ליחידה (PLC, מצלמות, מכשירים טוריים, התקני רשת).

קביעת פרמטרי מגע ותצוגה:בחר בטכנולוגיית מגע (קיבולת או התנגדות) ובבהירות המסך הדרושה.

הגדר נפח פרויקט:הבדיל בין בדיקות אב טיפוס ראשוניות/דגימות וכמויות ייצור צפויות-לטווח ארוך כדי לקבוע בקרות עקביות של תצורה.

מוצרי קטלוג סטנדרטיים לא תמיד מתאימים לכל דיור מכני. אפשרויות התאמה אישית גמישות זמינות עבור פרויקטי ייצור מתמשכים:

התאמה מכנית:התאמה של מידות השלדה, מיקומי חתיכים להרכבה, עובי מסגרת וגימורים משטחים כדי להתאים ללוחות מכונה מותאמות אישית.

שינויי חומרה:התאמת ספירת יציאות טוריות מובנית, הוספת מודולי הרחבה מיוחדים או שינוי פרמטרי BIOS להפעלה אוטומטית של-הדלקה ופונקציות כלב שמירה.

התקנה מוקדמת של-מערכת:טעינה- מראש של תמונות מערכות הפעלה של לקוחות, חבילות תוכנות יישום ומנהלי התקנים כדי לייעל את ההרכבה הסופית בקו הייצור.

חומרה תעשייתית אמינה דורשת בקרת איכות קפדנית בכל שלב של הייצור:

בחירת רכיבים:רכישת רכיבים תעשייתיים- המיועדים לתמיכה ממושכת במחזור החיים ולדרישות תפעוליות מתמשכות.

הרכבה וניקיון:הליכי ייצור מבוקרים המונעים זיהום חלקיקים על מטריצות תצוגה וחיישני מגע.

בדיקה פונקציונלית:צריבה קפדנית-בבדיקה, הערכת מחזור תרמי, כיול תצוגה, אימות דיוק מגע ובדיקת יציאות I/O מלאה לפני האריזה.

בקרת תצורה:שמירה על רישומי תיעוד קפדניים עבור כל אצוות ייצור כדי להבטיח ביצועי חומרה זהים בהזמנות חוזרות.

כדי למנוע נזקי מעבר במהלך משלוח בינלאומי למתקנים מעבר לים:

הלם-מבנה בולם:הגנת קצף-מעוצבת מותאמת אישית בצפיפות גבוהה- המבודדת את מטריצת התצוגה מפני פגיעות נפילה ורעידות.

הגנה אנטי-סטטית והגנה מפני לחות:שקיות אנטי-אטומות ומיקום חומרי ייבוש המגנים על רכיבים פנימיים רגישים ובקרי מגע מפני לחות במהלך מעבר ים או אוויר.
